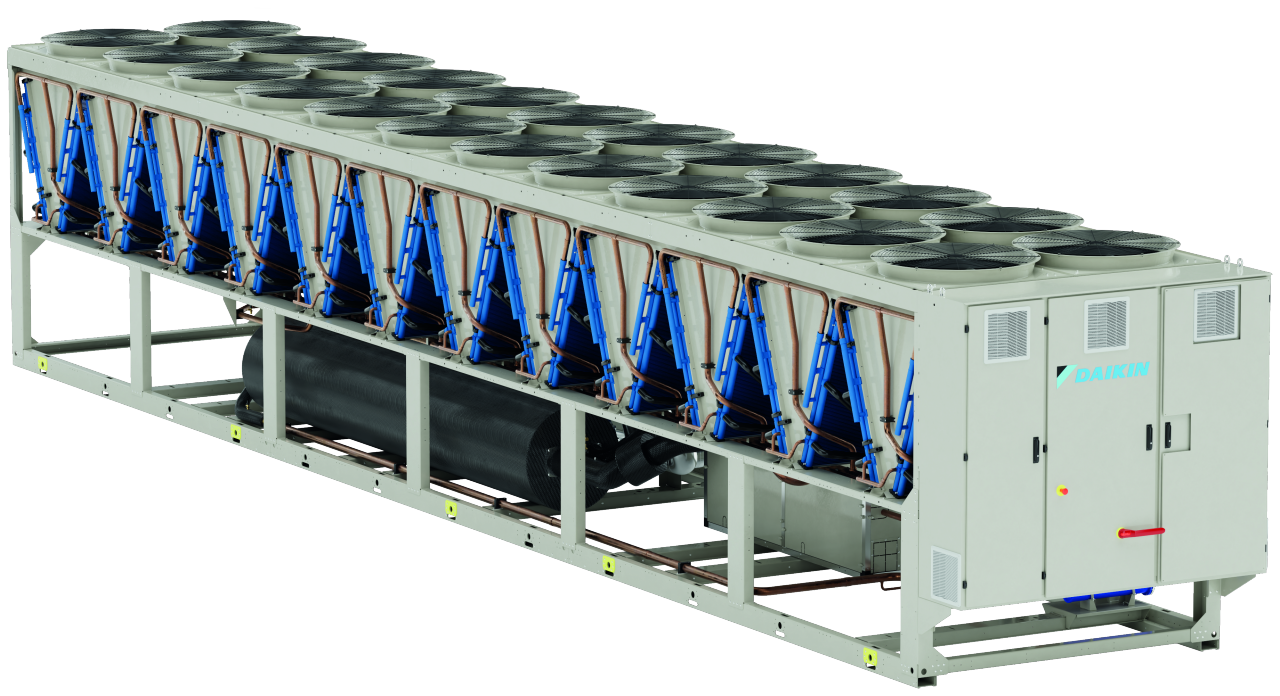

EWA/FD/H/S-TZ D

Gjenerata e re e çillerëve me vidë me ftohje me ajër Daikin të pajisur me agjentë ftohës R-1234ze, R-513A dhe R134a

Çillerët TZ D me konfigurim të integruar me ftohje falas

2 versione produkti

  • Çiller standard
  • Çiller me ftohje falas

3 agjentë ftohës në dispozicion

  • R-1234ze (EWA/FH)
  • R- 513A (EWA/FS)
  • R-134a (EWA/FD)

4 nivele efikasiteti

  • Blu (B-)
  • Argjend (S-)
  • Ar (X-)
  • Platin (P-)

Gama e kapacitetit

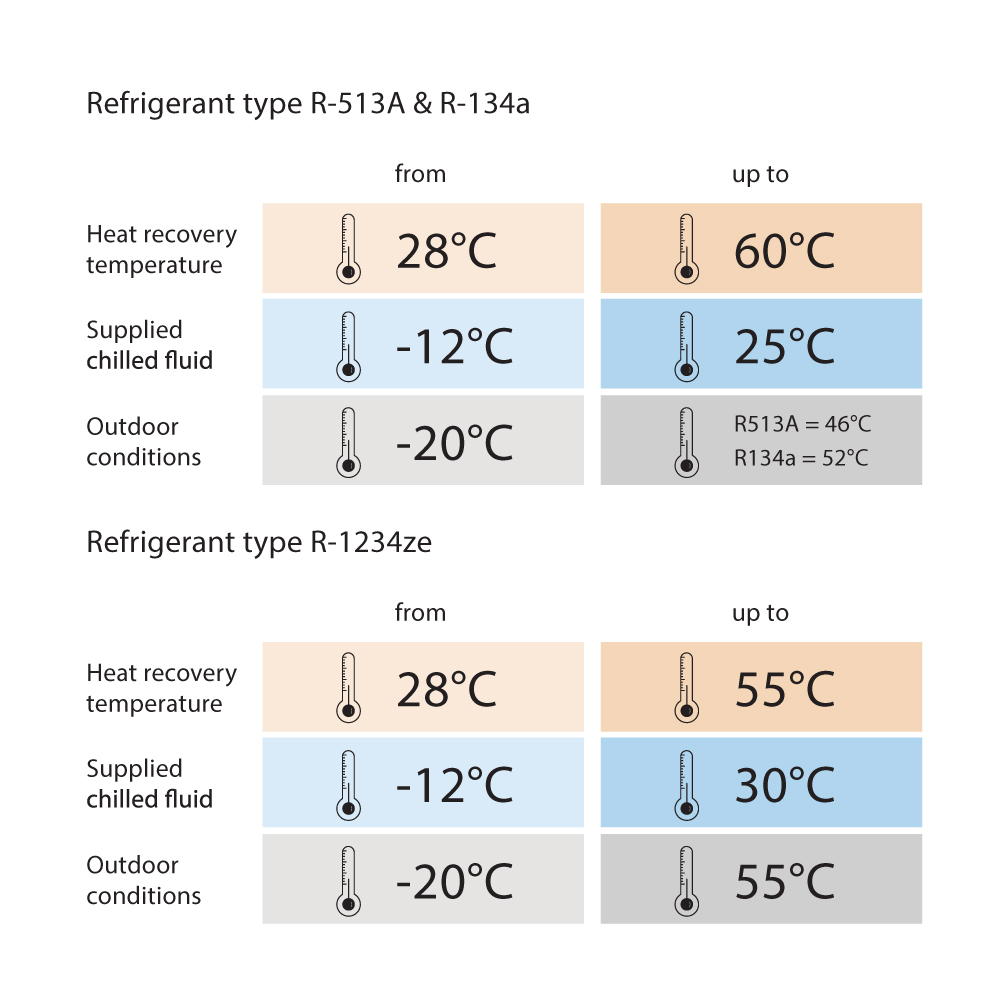

Gama e funksionimit

Pamje e përgjithshme e produktit

  • Instalimi i jashtëm

  • Filtri harmonik aktiv

  • Monitorimi i performancës

  • Kompresor VFD me një vidë

  • Ventilatorët pa karbonçina

  • Avullues me kuti dhe tubacion me zgjerim të drejtpërdrejtë

Përfitimet e produktit

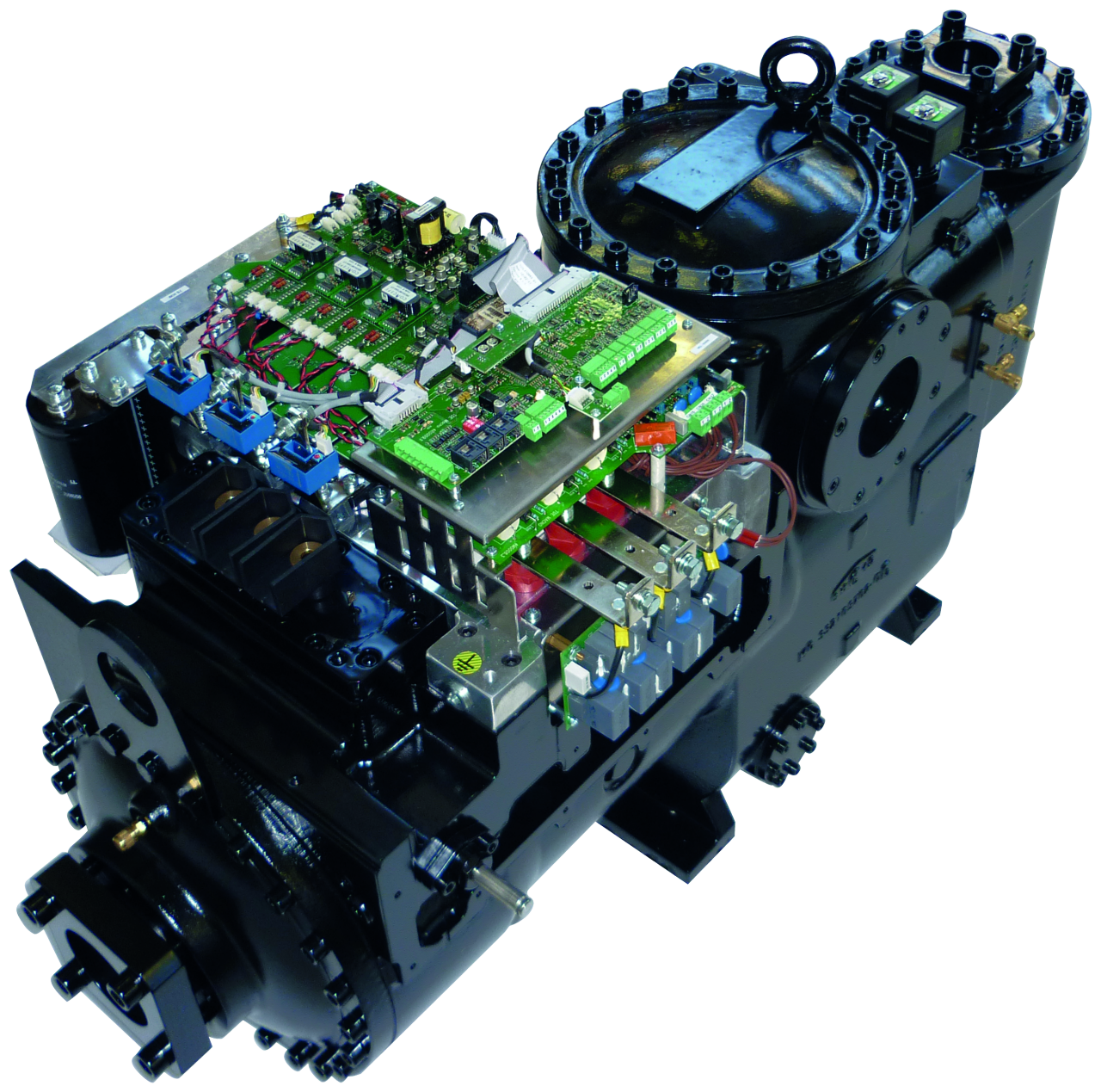

1. Dizajni i kompresorit me një vidë Daikin

Dizajni i kompresorit me një vidë Daikin. Kjo lloj teknologjie është projektuar të jetë jashtëzakonisht e besueshme, edhe në mjedise të vështira. Për shkak se rotori kryesor është i balancuar në drejtimet radiale dhe aksiale, kushineta e kompresorit arrin një besueshmëri jashtëzakonisht të lartë.

2. Besueshmëri e jashtëzakonshme e siguruar nga Inverteri i prodhuar nga Daikin

Dy qarqe të veçanta dhe të pavarura të agjentit ftohës që garantojnë siguri maksimale dhe lehtësi në mirëmbajtje.

3. Efikasitet i avancuar falë VFD-së së brendshme të Daikin dhe Variable Volume Ratio

Daikin VFD e lejon njësinë të funksionojë në mënyrë optimale, duke reduktuar dhe kontrolluar kostot e funksionimit në çdo gjendje pune. Kompresori i brendshëm me një vidë është i integruar me Variable Volume Ratio (VVR), i cili modulon raportin e ngjeshjes duke rritur efikasitetin e kompresorit me kushte të ndryshme ambienti.

KONDICIONIMI I AJRIT: NJË DOMOSDOSHMËRI QË NDIKON NË SHPENZIMET E PËRDORIMIT

DAIKIN: NJË ZGJEDHJE INTELIGJENTE PËR TË ULUR KOSTOT E PËRDORIMIT


4. Filtri i integruar aktiv harmonik nga Daikin

Filtrat harmonikë aktivë (AHF) reduktojnë distortimin harmonik në sistemet elektrike dhe kompensojnë rrymat harmonike në kohë reale, duke përmirësuar cilësinë e energjisë së sistemit. Filtri harmonik aktiv nga Daikin është plotësisht i integruar në çiller.

Plotësisht i integruar do të thotë:

  • nuk kërkohet hapësirë shtesë
  • nuk ka asnjë aktivitet shtesë instalimi
  • montimi i plotë është i testuar në fabrikë
  • nuk kërkon mirëmbajtje shtesë

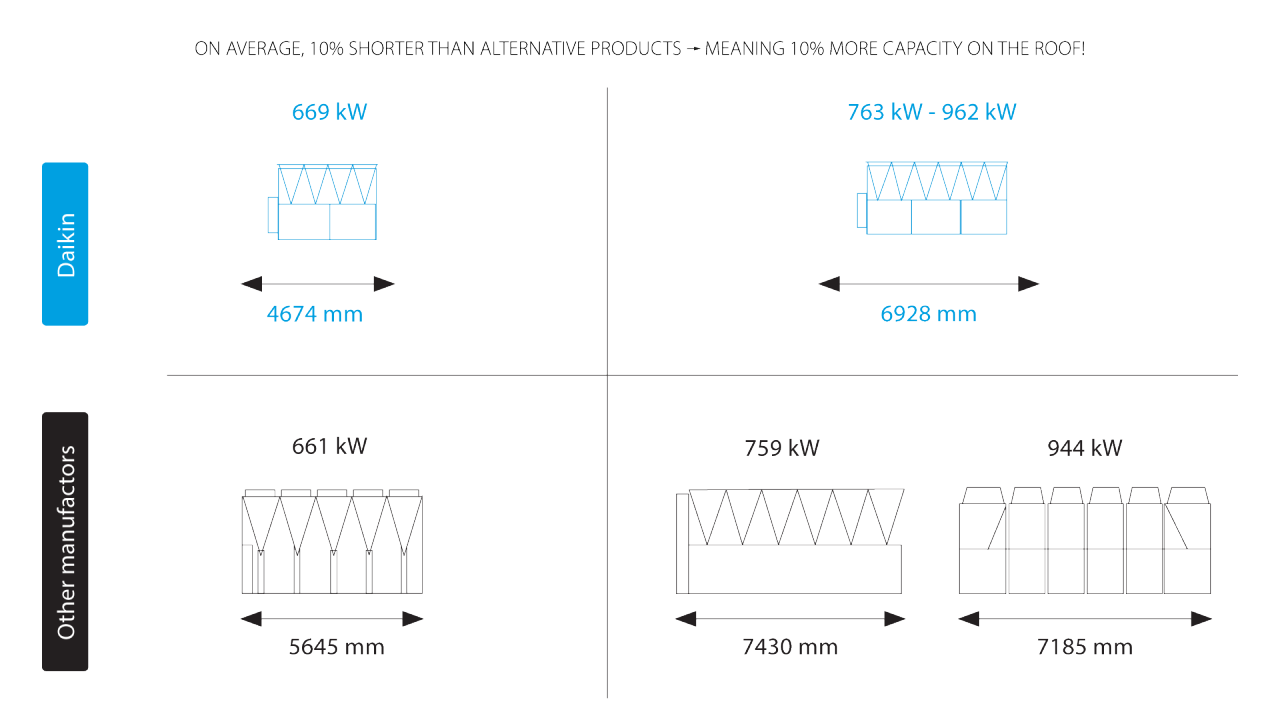

5. Njësitë Daikin TZ D janë jashtëzakonisht kompakte

Pavarësisht nga modaliteti i ftohjes falas, njësitë Daikin TZ D janë jashtëzakonisht kompakte. Kjo është për shkak të një ridizajnimi të veçantë të seksionit të kondensatorit, i cili jo vetëm redukton hapësirën e kërkuar, por gjithashtu përmirëson efikasitetin e përgjithshëm të sistemit.

6. Konfigurimi i ftohjes falas nuk kërkon ndonjë hapësirë shtesë

Ato nuk zënë hapësirë shtesë në krahasim me një çiller standard pa aftësi ftohëse falas.

Integrimi i opsioneve

7. Gamë e gjerë veprimi

Njësitë TZ D mund të funksionojnë në një gamë të gjerë kushtesh, duke i bërë ato të përshtatshme për një sërë aplikimesh. Ato mund të ofrojnë ujë të ftohur për aplikime të tilla si pista patinazhi me akull me temperatura deri në -15°C, ndërsa janë gjithashtu të përshtatshme për qendrat e të dhënave që kërkojnë temperatura më të larta të daljes së avulluesit deri në 30°C. Kjo gjithanshmëri ofron fleksibilitet të jashtëzakonshëm, duke i lejuar njësitë TZ D të funksionojnë në mënyrë efektive në një gamë të gjerë mjedisesh dhe klimash

Gama e veprimit

Rikuperimi i nxehtësisë për të optimizuar përdorimin e energjisë

8. Mundësia e integrimit të opsioneve të rikuperimit total ose të pjesshëm të nxehtësisë

Kjo lejon rikuperimin e një pjese ose të gjithë nxehtësisë së prodhuar gjatë procesit të ftohjes. Kjo përmirëson efikasitetin e energjisë dhe redukton kostot operative. Me rikuperimin total të nxehtësisë, njësia është e pajisur me një kondensator shtesë për qark për të prodhuar ujë të nxehtë. Me rikuperimin e pjesshëm të nxehtësisë, njësia është e pajisur me një pajisje për shmangien e tejnxehjes për çdo qark për të prodhuar ujë të nxehtë. Ky sistem i rikuperimit të nxehtësisë lejon prodhimin e ujit të nxehtë që mund të përdoret për nevoja specifike aplikimesh.

Kur rikuperimi i nxehtësisë është AKTIV, efikasiteti i njësisë për t’u marrë parasysh nuk është EER (Raporti i Efikasitetit të Energjisë) i cili i referohet vetëm efektit ftohës të njësisë. Me rikuperimin e nxehtësisë, njësia siguron gjithashtu energji ngrohjeje, e cila përndryshe duhet të sigurohet nga një burim tjetër. Raporti i Efikasitetit Total përcaktohet si:

TER = Kapaciteti ftohës + Kapaciteti ngrohës
─────────────────────
Fuqia hyrëse

Një integrim i dobishëm për aplikacione të ndryshme

  • Ngrohja e ambientit

  • Ngrohje paraprake për proceset

  • Ujë i ngrohtë sanitar

9. Opsioni i monitorimit të performancës është i disponueshëm

Informacioni i performancës së njësisë disponohet drejtpërdrejt nga kontrolluesi i saj, i cili siguron të dhëna në kohë reale, si dhe performancën historike të njësisë. Kjo ju lejon të monitoroni efikasitetin e njësisë dhe të bëni rregullimet e nevojshme për të ruajtur performancën optimale. Duke gjurmuar të dhënat e performancës, është e mundur të identifikohen anomalitë ose devijimet që herët, duke lejuar zbulimin dhe menaxhimin e problemeve të mundshme përpara se ato të çojnë në avari.

10. Këto njësi mund të integrohen në një sistem kompleks që përfshin disa njësi Daikin

Menaxhimi efektiv i këtij grupi njësish është thelbësor për të optimizuar orarin e punës dhe për të siguruar funksionimin e duhur. Kjo mund të arrihet me opsionin Intelligent Chiller Manager (iCM), i cili optimizon sistemet deri në 8 njësi dhe mjetin e monitorimit në distancë në re kompjuterike Daikin on Site. Daikin iCM mund të lidhet me Daikin on Site, një platformë monitorimi e bazuar në renë kompjuterike që ndërlidhet me sistemet e menaxhimit të ndërtesave (BMS).

Konfigurimi i ftohjes falas

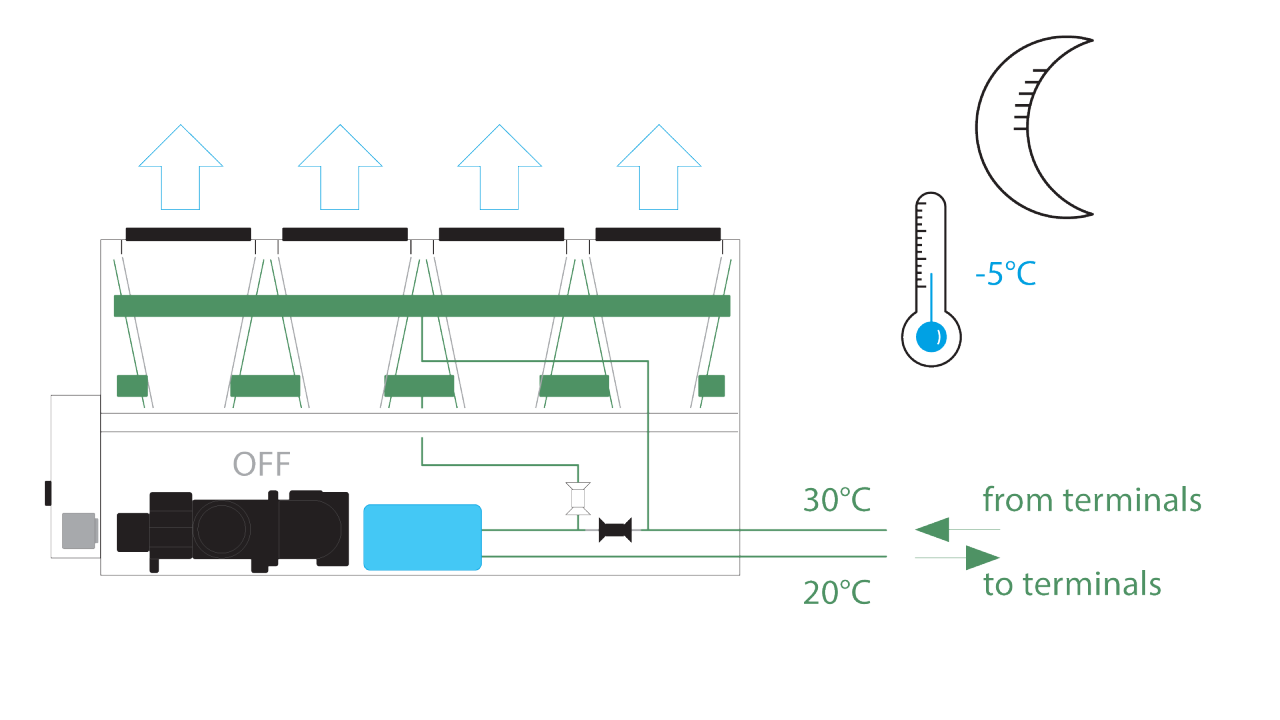

Cikël i hapur (me glikol)

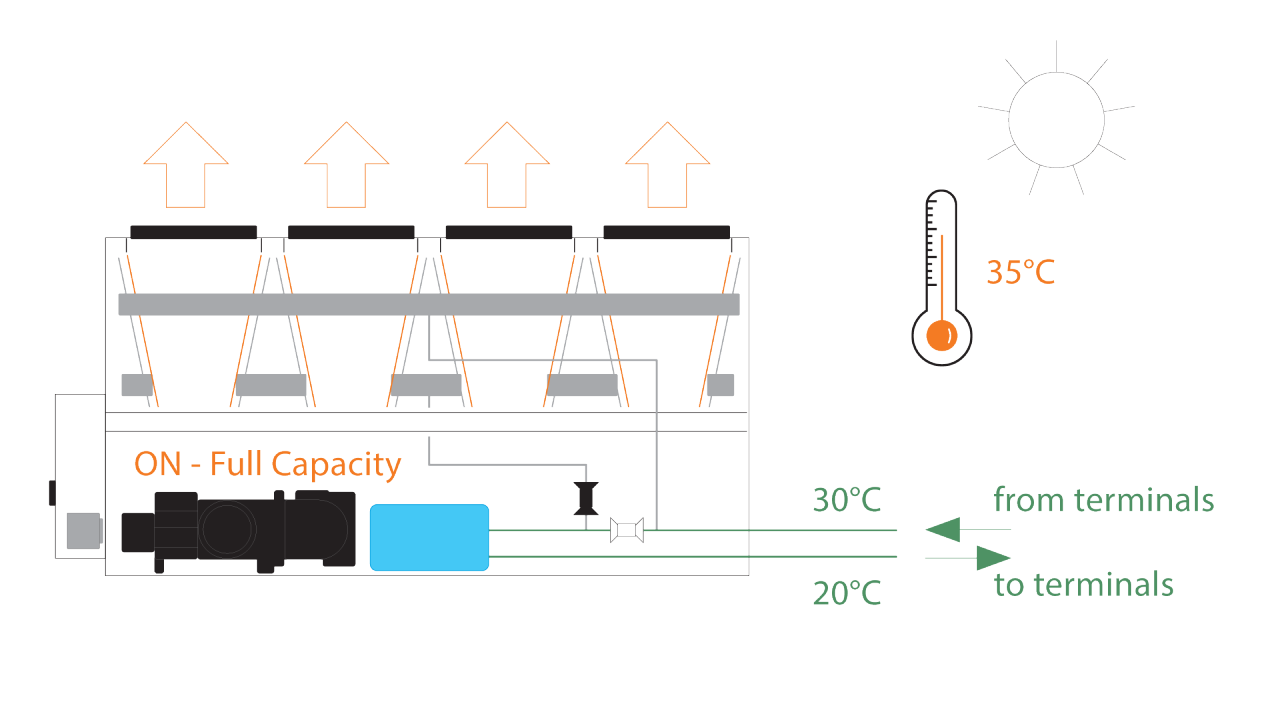

Sistemi i ftohjes falas është projektuar për të ftohur lëngun duke shfrytëzuar energjinë e ftohtë nga mjedisi. Kur ambienti i jashtëm është mbi temperaturën e lëngut, njësia siguron kapacitetin ftohës duke përdorur vetëm kompresorët (modaliteti i ftohjes mekanike). Kur temperatura e ambientit bie nën temperaturën e lëngut që hyn në njësi, ajri i jashtëm mund të përdoret për të ftohur lëngun përpara se të arrijë te avulluesi, duke lëvizur nga ftohja e pjesshme në ftohje të plotë falas sipas ndryshimit të temperaturës së ambientit.

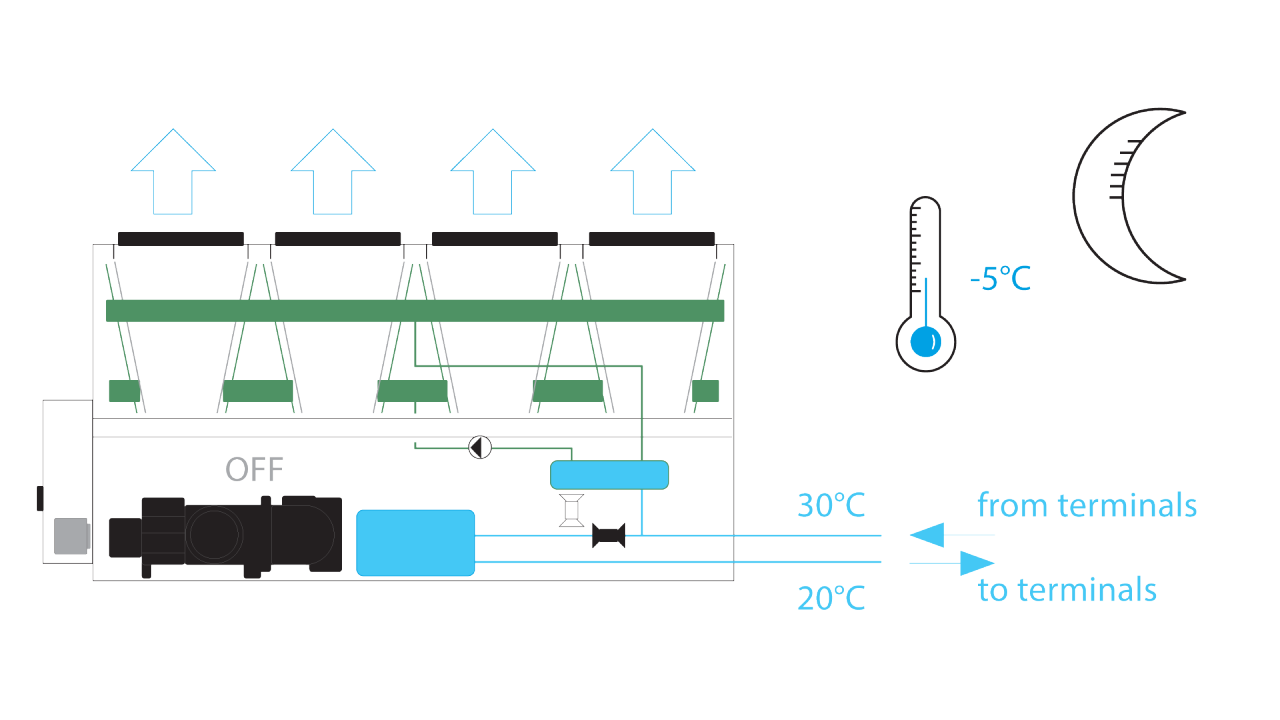

Cikël i mbyllur (pa glikol)

Shkëmbyesi i nxehtësisë me pllakë të kallajisur krijon një cikël të mbyllur me shkëmbyesin e ftohjes falas dhe një pompë të dedikuar. Në këtë sistem glikoli është i kufizuar në cikël të mbyllur. Opsioni pa glikol funksionon me një sistem “me cikël të mbyllur”, duke ofruar një zgjidhje të përshtatshme dhe efikase për aplikimet ku preferohet shmangia e përdorimit të glikolit. Ndër përfitimet e tij, ai mund të çojë në kursime të konsiderueshme të kostos pasi shmangia e glikolit në sistemin e klientit e bën më të lehtë ruajtjen dhe përmirësimin e efikasitetit të përgjithshëm. Në proceset industriale, zvogëlon rrezikun e kontaminimit, duke siguruar që cilësia e produktit të mos cenohet.

3 përfitimet kryesore të konfigurimeve pa glikol

  • Nuk ka rrezik të kontaminimit të procesit

  • Konsumi më i ulët i energjisë në lidhje me sistemet e pompimit

  • Kosto më të ulëta të mirëmbajtjes së impianteve HVAC
